MONAI 0.7 : tutorials : 3D セグメンテーション – MONAI と Catalyst による 3D セグメンテーション (翻訳/解説)

翻訳 : (株)クラスキャット セールスインフォメーション
作成日時 : 10/22/2021 (0.7.0)

* 本ページは、MONAI の以下のドキュメントを翻訳した上で適宜、補足説明したものです：

• 3D segmentation with MONAI and Catalyst

* サンプルコードの動作確認はしておりますが、必要な場合には適宜、追加改変しています。
* ご自由にリンクを張って頂いてかまいませんが、sales-info@classcat.com までご一報いただけると嬉しいです。

MONAI 0.7 : tutorials : 3D セグメンテーション – MONAI と Catalyst による 3D セグメンテーション

このノートブックは MONAI が Catalyst フレームワークと連携して使用される場合の方法を示します。

このチュートリアルは、3D セグメンテーション・タスクのために MONAI を Catalyst フレームワークと共に使用できる方法を実演します。そして以下の機能を簡単に利用できます :

• 合成データを準備する。
• メタデータと一緒に Nifti 画像をロードする。
• 辞書形式データのための変換。
• チャネル次元がない場合、データにチャネル dim を追加する。
• 医療画像強度を想定される範囲でスケールする。
• ポジティブ / ネガティブ・ラベル比率に基づいてバランスの取れた画像のバッチをクロップする。
• 3D セグメンテーション・タスクのための 3D UNet モデル、Dice 損失関数、Mean Dice メトリック。
• スライディング・ウィンドウ推論法。
• 再現性のための決定論的訓練。

このチュートリアルは unet_training_dict.py と spleen_segmentation_3d.ipynb に基づいています。

環境のセットアップ

!python -c "import monai" || pip install -q "monai-weekly[nibabel, tensorboard]"
!python -c "import matplotlib" || pip install -q matplotlib
!python -c "import catalyst" || pip install -q catalyst==20.07
%matplotlib inline

インポートのセットアップ

# Copyright 2020 MONAI Consortium
# Licensed under the Apache License, Version 2.0 (the "License");
# you may not use this file except in compliance with the License.
# You may obtain a copy of the License at
#     http://www.apache.org/licenses/LICENSE-2.0
# Unless required by applicable law or agreed to in writing, software
# distributed under the License is distributed on an "AS IS" BASIS,
# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
# See the License for the specific language governing permissions and
# limitations under the License.

import glob
import logging
import os
import shutil
import sys
import tempfile

import catalyst.dl
import matplotlib.pyplot as plt
import nibabel as nib
import numpy as np
from monai.config import print_config
from monai.data import Dataset, create_test_image_3d, list_data_collate, decollate_batch
from monai.inferers import sliding_window_inference
from monai.losses import DiceLoss
from monai.metrics import DiceMetric
from monai.networks.nets import UNet
from monai.transforms import (
    Activations,
    AsChannelFirstd,
    AsDiscrete,
    Compose,
    LoadImaged,
    RandCropByPosNegLabeld,
    RandRotate90d,
    ScaleIntensityd,
    EnsureTyped,
    EnsureType,
)
from monai.utils import first

import torch

print_config()

MONAI version: 0.6.0rc1+2.g50d83912
Numpy version: 1.20.1
Pytorch version: 1.9.0a0+2ecb2c7
MONAI flags: HAS_EXT = True, USE_COMPILED = False
MONAI rev id: 50d83912536c5579506cdf6920c47ba65ea66e49

Optional dependencies:
Pytorch Ignite version: 0.4.5
Nibabel version: 3.2.1
scikit-image version: 0.15.0
Pillow version: 8.2.0
Tensorboard version: 1.15.0+nv
gdown version: 3.13.0
TorchVision version: 0.9.0a0
ITK version: 5.1.2
tqdm version: 4.53.0
lmdb version: 1.2.1
psutil version: 5.8.0
pandas version: 1.1.4

For details about installing the optional dependencies, please visit:
    https://docs.monai.io/en/latest/installation.html#installing-the-recommended-dependencies

データディレクトリのセットアップ

MONAI_DATA_DIRECTORY 環境変数でディレクトリを指定できます。これは結果をセーブしてダウンロードを再利用することを可能にします。指定されない場合、一時ディレクトリが使用されます。

directory = os.environ.get("MONAI_DATA_DIRECTORY")
root_dir = tempfile.mkdtemp() if directory is None else directory
print(root_dir)

/workspace/data/medical

ロギングのセットアップ

logging.basicConfig(stream=sys.stdout, level=logging.INFO)

MONAI コンポーネント

合成データの準備

for i in range(40):
    im, seg = create_test_image_3d(
        128, 128, 128, num_seg_classes=1, channel_dim=-1
    )

    n = nib.Nifti1Image(im, np.eye(4))
    nib.save(n, os.path.join(root_dir, f"img{i}.nii.gz"))

    n = nib.Nifti1Image(seg, np.eye(4))
    nib.save(n, os.path.join(root_dir, f"seg{i}.nii.gz"))

images = sorted(glob.glob(os.path.join(root_dir, "img*.nii.gz")))
segs = sorted(glob.glob(os.path.join(root_dir, "seg*.nii.gz")))

変換とデータセットの準備

train_files = [
    {"img": img, "seg": seg} for img, seg in zip(images[:20], segs[:20])
]
val_files = [
    {"img": img, "seg": seg} for img, seg in zip(images[-20:], segs[-20:])
]

# define transforms for image and segmentation
train_transforms = Compose(
    [
        LoadImaged(keys=["img", "seg"]),
        AsChannelFirstd(keys=["img", "seg"], channel_dim=-1),
        ScaleIntensityd(keys=["img", "seg"]),
        RandCropByPosNegLabeld(
            keys=["img", "seg"],
            label_key="seg",
            spatial_size=[96, 96, 96],
            pos=1,
            neg=1,
            num_samples=4,
        ),
        RandRotate90d(keys=["img", "seg"], prob=0.5, spatial_axes=[0, 2]),
        EnsureTyped(keys=["img", "seg"]),
    ]
)
val_transforms = Compose(
    [
        LoadImaged(keys=["img", "seg"]),
        AsChannelFirstd(keys=["img", "seg"], channel_dim=-1),
        ScaleIntensityd(keys=["img", "seg"]),
        EnsureTyped(keys=["img", "seg"]),
    ]
)

# define dataset, data loader
check_ds = Dataset(data=train_files, transform=train_transforms)
# use batch_size=2 to load images and use RandCropByPosNegLabeld to generate 2 x 4 images for network training
check_loader = torch.utils.data.DataLoader(
    check_ds, batch_size=2, num_workers=4, collate_fn=list_data_collate
)
check_data = first(check_loader)
print(check_data["img"].shape, check_data["seg"].shape)

# create a training data loader
train_ds = Dataset(data=train_files, transform=train_transforms)
# use batch_size=2 to load images and use RandCropByPosNegLabeld to generate 2 x 4 images for network training
train_loader = torch.utils.data.DataLoader(
    train_ds,
    batch_size=2,
    shuffle=True,
    num_workers=4,
    collate_fn=list_data_collate,
    pin_memory=torch.cuda.is_available(),
)
# create a validation data loader
val_ds = Dataset(data=val_files, transform=val_transforms)
val_loader = torch.utils.data.DataLoader(
    val_ds, batch_size=1, num_workers=4, collate_fn=list_data_collate
)

モデル, optimizer とメトリクスの準備

# create UNet, DiceLoss and Adam optimizer
# device = torch.device("cuda:0")  # you don't need device, because Catalyst uses autoscaling
model = UNet(
    spatial_dims=3,
    in_channels=1,
    out_channels=1,
    channels=(16, 32, 64, 128, 256),
    strides=(2, 2, 2, 2),
    num_res_units=2,
)
loss_function = DiceLoss(sigmoid=True)
optimizer = torch.optim.Adam(model.parameters(), 1e-3)

dice_metric = DiceMetric(include_background=True, reduction="mean")
post_trans = Compose(
    [EnsureType(), Activations(sigmoid=True), AsDiscrete(threshold_values=True)]
)

Catalyst experiment

Runner のセットアップ

class MonaiSupervisedRunner(catalyst.dl.SupervisedRunner):
    def forward(self, batch):
        if self.is_train_loader:
            output = {self.output_key: self.model(batch[self.input_key])}
        elif self.is_valid_loader:
            roi_size = (96, 96, 96)
            sw_batch_size = 4
            output = {
                self.output_key: sliding_window_inference(
                    batch[self.input_key], roi_size, sw_batch_size, self.model
                )
            }
        elif self.is_infer_loader:
            roi_size = (96, 96, 96)
            sw_batch_size = 4
            batch = self._batch2device(batch, self.device)
            output = {
                self.output_key: sliding_window_inference(
                    batch[self.input_key], roi_size, sw_batch_size, self.model
                )
            }
            output = {**output, **batch}
        return output

実験の実行

# define metric function to match MONAI API
def get_metric(y_pred, y):
    y_pred = [post_trans(i) for i in decollate_batch(y_pred)]
    dice_metric(y_pred=y_pred, y=y)
    metric = dice_metric.aggregate().item()
    dice_metric.reset()
    return metric

max_epochs = 50
val_interval = 2
log_dir = os.path.join(root_dir, "logs")
runner = MonaiSupervisedRunner(
    input_key="img", input_target_key="seg", output_key="logits"
)  # you can also specify `device` here
runner.train(
    loaders={"train": train_loader, "valid": val_loader},
    model=model,
    criterion=loss_function,
    optimizer=optimizer,
    num_epochs=max_epochs,
    logdir=log_dir,
    main_metric="dice_metric",
    minimize_metric=False,
    verbose=False,
    timeit=True,  # let's use minimal logs, but with time checkers
    callbacks={
        "loss": catalyst.dl.CriterionCallback(
            input_key="seg", output_key="logits"
        ),
        "periodic_valid": catalyst.dl.PeriodicLoaderCallback(
            valid=val_interval
        ),
        "dice_metric": catalyst.dl.MetricCallback(
            prefix="dice_metric",
            metric_fn=lambda y_pred, y: get_metric(y_pred, y),
            input_key="seg",
            output_key="logits",
        ),
    },
    load_best_on_end=True,  # user-friendly API :)
)

Tensorboard ログ

%load_ext tensorboard
%tensorboard --logdir=log_dir

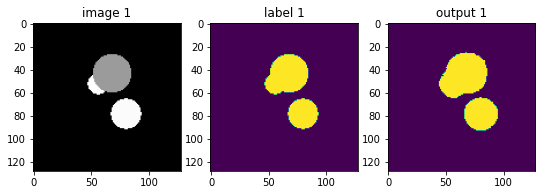

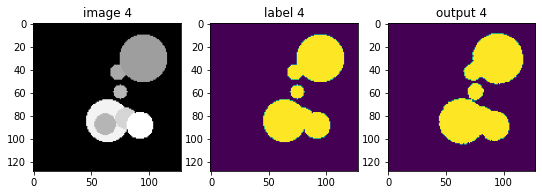

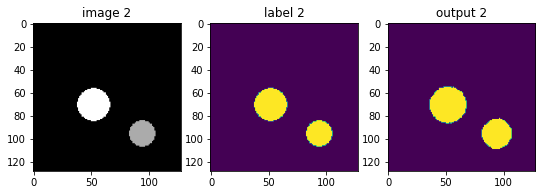

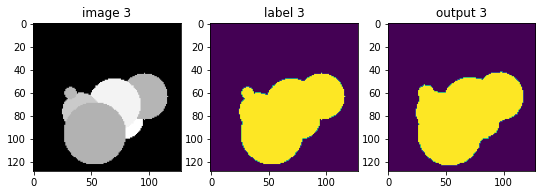

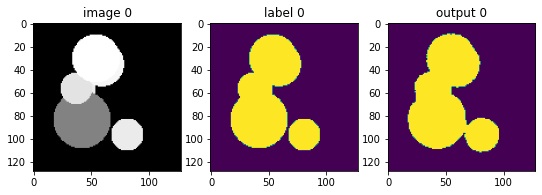

ベストモデル・パフォーマンス可視化

for i, valid_output in enumerate(runner.predict_loader(loader=val_loader)):
    if i > 4:
        break
    plt.figure("check", (9, 3))
    plt.subplot(1, 3, 1)
    plt.title("image " + str(i))
    plt.imshow(valid_output["img"].detach().cpu()[0, 0, :, :, 48], cmap="gray")
    plt.subplot(1, 3, 2)
    plt.title("label " + str(i))
    plt.imshow(valid_output["seg"].detach().cpu()[0, 0, :, :, 48])
    plt.subplot(1, 3, 3)
    plt.title("output " + str(i))
    logits = valid_output["logits"]
    plt.imshow((logits[0] > 0.5).float().detach().cpu()[0, :, :, 48])
    plt.show()

データディレクトリのクリーンアップ

Remove directory if a temporary was used.

if directory is None:
    shutil.rmtree(root_dir)

以上
